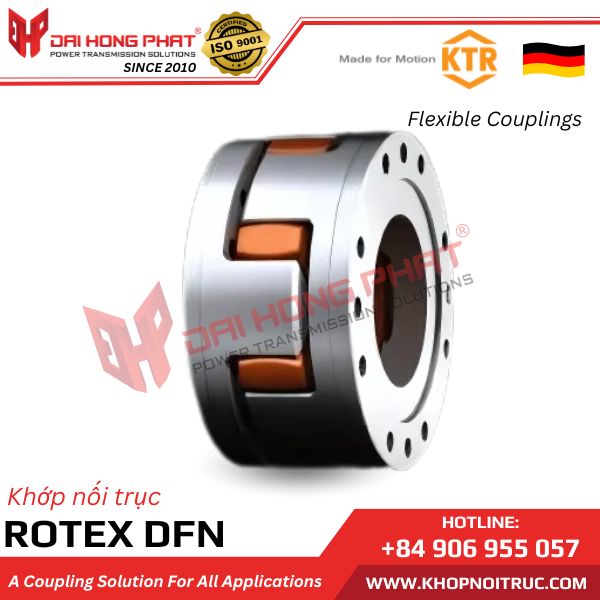

KHỚP NỐI TRỤC KTR ROTEX DFN

MÔ TẢ: Khớp nối trục KTR Rotex DFN với kết nối mặt bích ở cả hai bên. Kết nối mặt bích ở cả hai bên - vặn vít của bên dẫn động và bên được dẫn động. Khớp nối linh hoạt xoắn này đặc biệt thích hợp cho các ứng dụng trong kỹ thuật nặng. Linh kiện có thể được lắp ráp và tháo rời xuyên tâm mà không làm dịch chuyển trục, cho phép thay thế spider nhanh chóng.

THÔNG SỐ KỸ THUẬT

1. Tại sao lựa chọn ĐẠI HỒNG PHÁT là nhà cung cấp khớp nối trục KTR Rotex DFN?

Thương hiệu KTR đến từ Đức đã trở thành doanh nghiệp số 1 trong lĩnh vực sản xuất khớp nối. Các sản phẩm của KTR được sử dụng phổ biến trong ngành công nghiệp nặng, truyền động lực,… tại thị trường Việt Nam. Thương hiệu này không còn cái tên xa lạ sau khi hợp tác với Đại Hồng Phát. Đại Hồng Phát trở thành nhà cung cấp uy tín, nhập khẩu chính hãng các sản phẩm của KTR. Giúp cho người tiêu dùng tại Việt Nam đa dạng và tối ưu giải pháp cho ứng dụng, dây chuyền nhà máy của mình hơn, tăng hiệu quả sản xuất.

Những lợi ích vượt trội mà Quý khách khi mua sản phẩm Khớp nối Rotex KTR từ Đại Hồng Phát.

- Mua sản phẩm chính hãng nhập khẩu trực tiếp từ hãng.

- Bảo vệ rủi ro của bạn, chống lại hàng giả.

- Cung cấp đầy đủ chứng từ CO/CQ cho Quý Khách.

- Hàng lưu kho có sẵn, sẵn sàng giao hàng nhanh chóng.

- Cung cấp bản vẽ kỹ thuật cho khách hàng (khi có yêu cầu).

- Đội ngũ chuyên viên kỹ thuật nghiệp vụ cao hỗ trợ tận tâm.

- Tư vấn miễn phí các giải pháp tối ưu cho nhà máy quý khách.

- Cung cấp Catalogue chính hãng cho các sản phẩm.

- Miễn Phí chuyển đổi thông số kỹ thuật, kích thước theo yêu cầu.

- Giao hàng toàn quốc 24/7, giúp Quý khách giảm thiểu thời gian ngừng máy.

- Có xưởng gia công tinh chỉnh chuyên nghiệp theo yêu cầu riêng của Quý Khách.

2. Đại Hồng Phát Corp. là đại diện chuyên cung cấp tất cả sản phẩm KTR trên toàn Việt Nam:

Với quá trình xây dựng thương hiệu từ năm 1950 đến nay, KTR đã xây dựng được uy tín và chất lượng về các sản phẩm khớp nối tại thị trường Châu Âu và trên thế giới. Đại lý ủy quyền chính hãng KTR - Đại Hồng Phát Corp. cung cấp cho cho thị trường Việt Nam và khu vực Đông Nam Á các linh kiện nhập khẩu 100% từ Đức. Đảm bảo khách hàng có được linh kiện nhanh chóng, kích thước phù hợp cho khớp nối trục KTR Rotex DFN, hạn chế việc dừng máy móc, sản xuất.

3. Đặc điểm của khớp nối trục KTR Rotex DFN:

- Thương hiệu và sản xuất: KTR Gremany.

- Khớp nối đàn hồi chống rung, linh hoạt xoắn (khớp nối mặt bích) với kết nối mặt bích ở cả hai bên.

- Loại mặt bích đôi cho kỹ thuật nặng.

- Để vặn vít của máy truyền động và dẫn động.

- Có thể lắp xuyên tâm mà không cần thay thế các thành phần khác.

- Có thể thay spider nhanh chóng.

- Vật liệu mặt bích: phần 3b làm bằng GGG40 (sắt nốt).

- Kích thước bên ngoài đặc biệt nhỏ gọn.

- Mặt bích và trung tâm dẫn động có sẵn từ kho.

- Đồng trục, xuyên tâm, bù góc.

- Tuân thủ ATEX (theo chỉ thị của EU 2014/34 / EU).

- Không cần phải bảo trì thường xuyên.

- Các khớp nối của hàm đảm bảo truyền lực chống rung xoắn và hấp thụ các chấn động do máy móc hoạt động không đều đặn tạo ra.

MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:

PHÒNG KINH DOANH

HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN

4. Tính năng của khớp nối trục KTR Rotex DFN:

Khớp nối trục linh hoạt khả năng xoắn ROTEX là khớp nối đàn hồi có thiết kế nhỏ gọn.

Bất chấp trọng lượng thấp và mômen quán tính của các khớp nối đàn hồi, chúng có thể truyền mômen xoắn cao. Các khớp nối trục nhỏ gọn được đặc trưng bởi tuổi thọ dài và các đặc tính hoạt động âm thanh được tạo ra bởi quá trình gia công toàn bộ.

Nhờ có chất đàn hồi (spider đàn hồi) giữa các trung tâm khớp nối của khớp nối trục mà các dao động xoắn tương ứng trong bộ truyền động được giảm bớt. Vật liệu spider chịu nhiệt độ cao T-PUR (chất đàn hồi) có nhiều mức độ cứng khác nhau. Các khớp nối ROTEX linh hoạt dạng xoắn được sử dụng trong hầu hết các loại máy móc nói chung và kỹ thuật nhà máy.

5. Chức năng, tính năng đặc biệt của khớp nối trục KTR Rotex DFN:

Vòng đàn hồi spider (vòng cam) được làm bằng T-PUR. Các mức độ cứng khác nhau của T-PUR-spider cho phép điều chỉnh mức độ giảm chấn và độ cứng xoắn của khớp nối đàn hồi.

Linh kiện yêu cầu ít không gian lắp đặt và do đó cho phép lắp ráp / tháo rời dễ dàng. Nhiều loại cung cấp sự linh hoạt tối đa và đáp ứng các yêu cầu lắp đặt khác nhau thông qua các loại trung tâm khác nhau.

Trái ngược với khớp nối mềm, các phần tử kết nối của chúng chịu uốn và do đó bị mài mòn sớm hơn, răng dẻo của khớp nối ROTEX (chất đàn hồi) chỉ chịu ứng suất nén. Do đó, lợi ích của khớp nối đàn hồi là chống lại tải trọng cao hơn đáng kể.

Các chất đàn hồi trở nên biến dạng khi tải và tốc độ cao. Phải cung cấp đủ không gian mở rộng.

Tất cả các kích cỡ của khớp nối trục KTR Rotex DFN có góc xoắn tối đa là 5°. Chúng có thể được gắn theo cả chiều ngang và chiều dọc.

Đại Hồng Phát sẵn sàng tinh chỉnh chuyên nghiệp kích thước của linh kiện khớp nối trục KTR Rotex DFN sao cho phù hợp và tối ưu nhất. Liên hệ ngay để được hỗ trợ trực tiếp!

THÔNG SỐ KỸ THUẬT KHỚP NỐI TRỤC KTR ROTEX DFN



Size General dimension Size Dimensions CFN and DFN
DH dH l1 E s b l5 l7 DN3 DN4 M z LCFN LDFN
24 55 27 30 18 2.0 14 1.5 8 24 36 45 M5 8 56 34
28 65 30 35 20 2.5 15 1.5 10 28 44 54 M6 8 65 40
38 80 38 45 24 3.0 18 1.5 10 38 54 66 M8 8 79 44
42 95 46 50 26 3.0 20 2.0 12 42 65 80 M8 12 88 50
48 105 51 56 28 3.5 21 2.0 12 48 75 90 M8 12 96 52
55 120 60 65 30 4.0 22 2.0 16 55 84 102 M10 8 111 62
65 135 68 75 35 4.5 26 2.0 16 65 96 116 M10 12 126 67
75 160 80 85 40 5.0 30 2.5 19 75 112 136 M12 15 144 78
90 200 100 100 45 5.5 34 3.0 20 90 145 172 M16 15 165 85
100 225 113 110 50 6.0 38 4.0 25 100 165 195 M16 15 185 100
110 255 127 120 55 6.5 42 4.0 26 110 180 218 M20 15 201 107
125 290 147 140 60 7.0 46 5.0 30 125 215 252 M20 15 230 120
140 320 165 155 65 7.5 50 5.0 34 140 245 282 M20 15 254 133
160 370 190 175 75 9.0 57 5.0 38 160 280 325 M24 15 288 151
180 420 220 195 85 10.5 64 5.5 40 180 330 375 M24 18 320 165
